Producători de comutatoare de înclinare din China, furnizori de senzori de vibrații, fabrică de comutatoare de înclinare unidirecțională - Shenzhen Chengshengxing Technology Co., Ltd.

18+

Ani de producție de comutatoare cu senzori

2,000m²

Instalație controlată cu umiditate și temperatură

3Mbuc/zi

Capacitate de asamblare pe 4 linii automate

500K+

Cicluri de comutare pe modelele de bază

O fabrică de comutatoare cu senzori integrate în spatele mărcii CSX

Shenzhen Chengshengxing Technology Co., Ltd. este un producător bazat pe tehnologie, specializat în cercetarea, dezvoltarea și producția în masă de senzori de vibrații miniaturali, comutatoare cu detecție a înclinării, întrerupătoare cu bile și întrerupătoare fotoelectrice. Componentele noastre asigură detectarea vibrațiilor, înclinării, unghiului și orientării pentru produsele care trebuie să detecteze mișcarea, răsturnarea, poziția sau direcția - în mod fiabil și la un cost minim. De la înființarea noastră în 2008, am construit un lanț valoric intern complet: scule de precizie, linii de asamblare automate, platforme de testare dedicate și control al calității pe întregul proces. Această integrare verticală este ceea ce ne permite să menținem comutatoarele cu senzori SMT competitive la preț, fără a face compromisuri în ceea ce privește materialele de contact, etanșarea sau consistența producției.

1. Design pur mecanic, cu putere zero
2. Fiabilitate paralelă multi-canal
3. Conform RoHS și sigilat în vid
4.OEM/ODM și personalizare completă
5. Mostre gratuite pentru evaluare
6.Livrare globală rapidă

Află mai multe

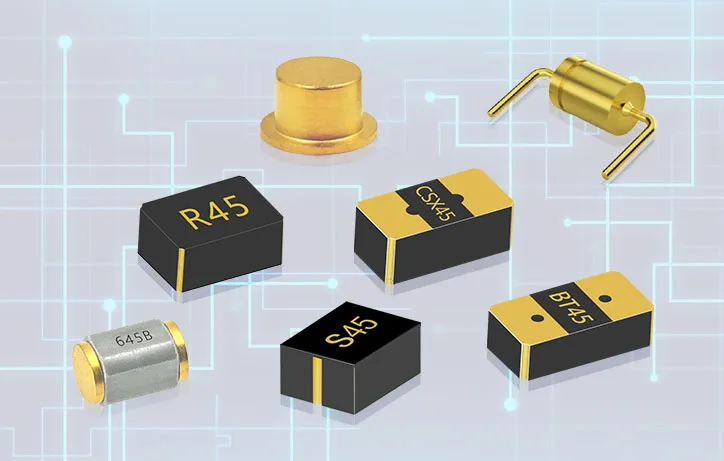

Comutatoare cu senzori pentru fiecare cerință de detectare

Patru familii de produse proiectate care acoperă vibrațiile, înclinarea, orientarea și detectarea mișcării — de la piese SMD ultracompacte la comutatoare sigilate de calitate industrială.

Seria de detectare a vibrațiilor

Senzori mecanici de vibrații și comutatoare care detectează micro-vibrația, deplasarea și mișcarea cu putere de repaus zero.

1. Senzor de vibrații cu sensibilitate ultra-înaltă (seria CSX-SEN)

2. Comutator de vibrații de înaltă sensibilitate (S180 / S300)

3. Comutator de vibrații cu sensibilitate medie-înaltă (S01 / S02 / S06 / S08)

Vezi lista de produse

Comutatoare de înclinare omnidirecționale

Comutatoare de înclinare paralelă multicanal pentru protecție împotriva răsturnării și detectarea unghiului pe PCB-uri orizontale sau verticale.

1. Comutator de înclinare omnidirecțional seria CSX (15 grade –90 grade)

2.Placă verticală VT45 / XT45 (NU / NC)

3. Tipuri industriale verticale și orizontale (IP65–IP68)

Vezi lista de produse

Comutatoare unidirecționale / multidirecționale

Comutatoare mecanice unidirecționale, bidirecționale, cu patru căi și șase axe care înlocuiesc giroscoapele în produsele de detectare a orientării.

1. Comutator de înclinare unidirecțională (S07, S07D, CSX2010)

2. Comutator de înclinare cu două căi (S07B, 90180, CSX90A)

3. S04 cu patru căi și S86 cu șase căi (alternativă la giroscop)

Vezi lista de produse

Alte comutatoare cu senzori

Comutatoare de înaltă fiabilitate pentru aplicații care necesită detectare fără uzură, fără contact sau detectarea combinată a mișcării și a posturii.

1. Comutator de înclinare fotoelectric (CSX15PS–CSX60PS)

2. Comutator de detectare a mișcării și a posturii (X65 / BT45)

3.Alte întrerupătoare de înclinare

Vezi lista de produse

Produse recomandate: Specificații proiectate pentru proiectare

Senzor de vibrații (sensibilitate ultra-înaltă)
Comutator de înclinare omnidirecțional seria CSX
Comutator cu microvibrații (grad pentru consumator)
Comutator de înclinare fotoelectric
Comutator de înclinare multidirecțional
Comutator de înclinare omnidirecțional vertical (grad industrial)

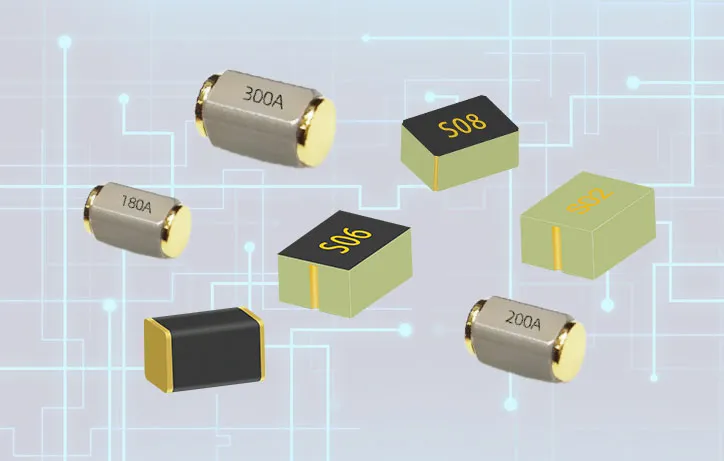

Senzor de vibrații cu sensibilitate ultra-înaltă

CSX-SEN-180A / 200A / 300A · SMT · Bile duble placate cu aur

Această serie de senzori de vibrații are un design pur mecanic și nu consumă energie în timpul funcționării. Detectează schimbările de mediu prin fluctuațiile de tensiune generate de două bile interne placate cu aur, permițând detectarea vibrațiilor omnidirecționale, detectarea deplasării sau trezirea activată de mișcare. Când au loc vibrații sau deplasări, senzorul generează tranziții continue de la tensiune înaltă la joasă. (Sensibilitatea poate fi ajustată prin software-ul MCU.)

Parametru	Valoare
Autoconsum de energie	≈ 0
Tensiunea de operare	0,5 – 24 VDC
Curentul de funcționare	2 µA – 10 mA
Rezistenta de contact	< 30 Ω
Rezistenta de izolare	> 10 MΩ
Temperatura de functionare	−40 de grade până la +85 grade
Dimensiunile pachetului	2,0×2,0×3,0 mm · 2,5×2,5×4,8 mm · 3,0×3,0×5,2 mm
Montare	SMT

Comutator de înclinare omnidirecțional seria CSX

CSX15-CSX90 · Paralel cu mai multe canale + substrat IC cu mai multe margele

Când comutatorul este plasat orizontal cu partea caracterului în sus, acesta rămâne în mod fiabil în starea oprit; atunci când dispozitivul este înclinat în orice direcție la un unghi precis de declanșare, circuitul trece imediat în starea de pornire. Această serie de produse utilizează un proces inovator de ambalare laminată cu mai multe straturi și utilizează un design de structură paralelă multicanal, primul din industrie, rezolvând complet problemele de fiabilitate de lungă durată asociate întrerupătoarelor cu bile tradiționale.

Parametru	Valoare
Opțiuni de unghi de declanșare	15 grade / 30 grade / 45 grade / 60 grade / 80 grade / 90 grade
Dimensiunea pachetului	4,9 × 2,5 × 1,85 mm
Structura	Paralel multicanal + margele multiple
Tensiune/curent de funcționare	0,5–24 VDC · 2 µA – 10 mA
Montare	Suporta montare orizontala (fata in sau fata in afara) si montare verticala (una langa alta)
Aplicații	Alarme de oprire la răsturnare, anti-manipulare și anti-vandalism

Comutator de vibrații miniatural de calitate pentru consumator

S180/S300/S01/S02/S06/S08 Substrat IC/PCB

Această serie de comutatoare de vibrații are o carcasă PCB multistrat laminată și un design complet mecanic, oferind o dimensiune compactă și un consum de energie zero. Sfera internă placată cu aur poate detecta cu acuratețe vibrațiile minuscule și deplasările rapide, producând continuu niveluri logice ridicate/joase atunci când este declanșată; sensibilitatea acestuia poate fi ajustată prin software. Acest produs este potrivit pentru dispozitive alimentate cu baterie, cu putere redusă, permițând trezirea mișcării și detectarea precisă a mișcării/inactivitatii și servește ca o alternativă rentabilă la senzorii de gravitație (senzori G).

Parametru	Valoare
Structura	Mărgele unică/Mărgele dublă
Metode de instalare	SMT
Dimensiuni pachet	222.8mm/334.5mm/21.50.95mm/3.24.81.6mm/3.24.81.6mm/21.51.25mm

Comutator de înclinare fotoelectric

CSX15PS – CSX60PS · LED de emisie infraroșu + LED de recepție infraroșu + LED unic · Ciclu de funcționare 100%

Un comutator optic de înclinare cu emițător și receptor în infraroșu integrat. O minge care rulează blochează calea luminii în stare normală; Înclinarea la unghiul prestabilit mișcă mingea și deschide canalul optic pentru comutare fără uzură, fără contact, cu o fiabilitate a conducției de 100%. Notă: această serie are un consum de repaus mai mare și este destinată aparatelor alimentate extern, nu produselor cu baterii.

Parametru	Valoare
Opțiuni de unghi de declanșare	15 grade / 30 grade / 45 grade / 60 grade
Tensiunea de operare	3,3 / 5 VDC
Curentul de funcționare	10 mA
Durata de viata	50.000 de ore
Dimensiunea pachetului	4,2 × 3,2 × 3,0 mm
Metode de instalare	Placa orizontala/Placa verticala SMT/DIP

Comutator de înclinare multidirecțional

S07B/90180/CSX90A/1980Două margele în serie, două margele în paralel, trei margele în paralel + trei margele în serie + o mărgele

În starea inițială, pinii 1 și 2 sunt conectați; când este înclinat la unghiul de comutare, pinii 1 și 3 sunt conectați.
Alternativ, în starea inițială, comutatorul este în mod normal deschis; când sunt înclinați într-o direcție față de unghiul de comutare, pinii 1 și 2 sunt conectați; când este înclinat în cealaltă direcție față de unghiul de comutare, pinii 1 și 3 sunt conectați.

Parametru	Valoare
Dimensiunea pachetului	4,92,51,6 mm/4,92,52,3 mm/4,955,153,1 mm
Evaluarea sigiliului	IP68
Material	PCB
Montare	Placă verticală, Placă orizontală
Consumul de energie	≈0

Comutator de înclinare verticală de calitate industrială

615A – 865A · Feronerie de precizie · Cu o singură sferă

Construită la standarde industriale, cu prelucrare ultra-precizie a metalelor și ambalare automată, această familie oferă o detectare unghiulară precisă și o adaptabilitate puternică la mediu pentru aplicații solicitante. Poziționat vertical, dispozitivul ține deschis; înclinarea dincolo de unghiul calibrat închide rapid circuitul pentru a trezi un MCU. Ideal pentru alarme anti-manipulare pe contoare inteligente de gaz, apă și electricitate și seifuri, plus protecție împotriva răsturnării pentru încălzitoare și dispozitive medicale.

Parametru	Valoare
Modele	615A / 645B / 660B / 665B / 815A / 830A / 845A / 865A
Opțiuni de unghi de declanșare	15 grade / 30 grade / 45 grade / 60 grade / 65 grade
Evaluare de etanșare	IP68
Dimensiunile pachetului	3,0 × 3,0 × 5,2 mm · 5,5 × 5,5 × 7,2 mm

Mecanica din spatele unui comutator cu senzor de putere zero

Înțelegerea principiului de funcționare simplu și robust al comutatoarelor CSX îi ajută pe ingineri să selecteze componenta potrivită - și să aibă încredere în ea pentru ani de service pe teren.

Pasul 1 – Starea de odihnă

În poziția sa normală, o bilă placată cu aur de precizie se sprijină într-o cavitate calibrată, ținând contactele interne fie deschise (tip normal deschis), fie închise (tip normal închis). Niciun curent nu trece prin elementul de detectare.

Citeşte mai mult

Pasul 2 - Declanșatorul

Când dispozitivul este înclinat, vibrat sau deplasat peste pragul calibrat, mingea se rostogolește într-o nouă poziție și fie închide, fie deschide calea de contact. Schimbarea este mecanică și instantanee.

Citeşte mai mult

Pasul 3 - Semnalul

Tranziția de nivel înalt/jos rezultată este citită direct de MCU gazdă sau ASIC. Deoarece comutatorul în sine nu consumă energie, sistemul rămâne în somn profund până când apare evenimentul.

Citeşte mai mult

Vibrații și deplasări

În senzorii de vibrație, tranzițiile continue ridicate/joase generate de mișcarea mingii codifică evenimentele de mișcare. Sensibilitatea poate fi ajustată în firmware, permițând designerilor să ajusteze detectarea fără modificări hardware.

Citeşte mai mult

Înclinare și orientare

Structurile dedicate unidirecționale, bidirecționale, în patru și în șase direcții utilizează poziția mingii și canale multiple pentru a raporta direcția sau fața - un răspuns mecanic la detectarea orientării electronice.

Citeşte mai mult

De ce Mechanical Wins

Fără calibrare firmware, fără condiționare analogică, fără curent de așteptare. Pentru sarcini simple de trezire, răsturnare și înclinare, un comutator mecanic este mai rapid de integrat și mult mai ieftin decât un senzor G.

Citeşte mai mult

Unde sunt proiectate comutatoarele cu senzori CSX

Componentele noastre asigură trezirea prin vibrații, detectarea înclinării, detectarea orientării și protecție împotriva răsturnării într-o gamă largă de industrii.

Electronică Auto

Detectare fiabilă în medii dure, bogate în vibrații pentru sisteme de siguranță și confort.

Tracker GPS în mașină, difuzor inteligent de aromaterapie în mașină
Streaming oglindă retrovizoare, TPMS (sistem de monitorizare a presiunii în pneuri)
Cameră de bord

Vedeți detalii

Dispozitive purtabile și electronice de larg consum

Trezire cu putere ultra-scăzută și detectare a posturii care prelungește durata de viață a bateriei.

Căști inteligente, ceasuri inteligente și brățări inteligente
Pistol de masaj inteligent, cântar inteligent pentru grăsime corporală
Aparate de masaj, aparate de curatare faciala, pulsioximetre
Corector de postură

Vedeți detalii

Casă inteligentă și securitate

Detectare inteligentă pentru confort, siguranță și sisteme anti-intruziune.

Încuietori inteligente pentru uși, camere inteligente, coșuri de gunoi inteligente
Contoare de gaz, contoare electrice, contoare de apa
Periuțe de dinți electrice, telecomenzi
Seifuri

Vedeți detalii

Electrocasnice

Protecție împotriva răsturnării și detecție capac/stare pentru produsele de uz casnic.

ulcior cu filtru apa, cana incalzita, cana pentru suc
Lămpi germicide, aparate cu ultrasunete, scaune de toaletă
Încălzitoare, ventilatoare mici, Mosquito Killer
Umidificator, difuzor de aromaterapie

Vedeți detalii

Industrial, Utilitar și Medical

Întrerupătoare sigilate, cu durată lungă de viață, pentru aplicații de măsurare, siguranță și anti-manipulare.

Alarme anti-manipulare pentru contoare de gaz/apă/electricitate și seifuri
Protecție împotriva răsturnării dispozitivelor medicale
Statii de incarcare, Echipamente electromecanice
Etichete logistice și urmărire a activelor

Vedeți detalii

În aer liber, tactice și jucării

Comutatoare compacte pentru instrumente de precizie, dispozitive sportive și produse de divertisment.

Telescoape, obiective reflexe cu punct roșu, lunete pentru imagini termice în infraroșu etc.
Computer pentru biciclete, far spate
Jucării inteligente, zaruri de jucărie, cuburi Rubik electronice, controlere de joc etc.
Ceasuri deșteptătoare, lumini de exterior etc.

Vedeți detalii

Producție automată, cu randament ridicat

Zece platforme de testare complet automate capabile de înclinare universală, vibrații și rotație, cu o capacitate zilnică de testare de 2 milioane de unități finite.

CITEŞTE MAI MULT
Mașină de găurit de precizie simultană cu șase axe; producție zilnică de 1 milion de piese microforate de înaltă precizie.

CITEŞTE MAI MULT
Șase mașini integrate, complet automatizate, de mare viteză, cu o capacitate zilnică de ambalare de 2 milioane de unități.

CITEŞTE MAI MULT
Echipat cu treizeci de strunguri automate de precizie importate din Taiwan, capabile să prelucreze zilnic un milion de piese hardware.

CITEŞTE MAI MULT
Patru linii de asamblare pentru comutatoare cu vibrații și înclinare, cu o capacitate de producție zilnică de 3 milioane de unități.

CITEŞTE MAI MULT
Șase mașini de tăiat cu laser de înaltă precizie și putere produc 1,8 milioane de piese finisate zilnic.

CITEŞTE MAI MULT

Avantajele ingineriei care contează în domeniu

Şase piloni tehnici care fac comutatoarele cu senzori CSX o alegere de design fiabilă, cu costuri reduse.

Design mecanic cu putere zero

Fără curent de repaus în starea staționară — dispozitivele rămân „adormite” până când mișcarea sau înclinarea le trezește, prelungind dramatic durata de viață a bateriei în dispozitivele portabile și trackere IoT.

Miniaturizare la nivel de milimetri

Ambalajul de precizie de până la 2,0×2,0×3,0 mm și mai mic se potrivește celor mai strânse configurații de PCB din electronicele compacte de larg consum și auto.

Structură paralelă cu mai multe canale

Perlele și contactele paralele oferă o conducție sincronizată și de încredere - o abordare de design care depășește contactul intermitent al comutatoarelor convenționale cu o singură bilă.

Proces de placare cu aur

Rulmenții cu bile de bază, contactele și carcasa sunt toate realizate printr-un proces de placare cu aur gros, asigurând o durată de viață excepțional de lungă.

Etanșare în vid și evaluări IP ridicate

Ambalarea în vid protejează împotriva fluxului de lipire, oxidării, umidității și prafului - cu grad de etanșare de până la IP65–IP68 la modelele industriale.

Durată lungă de viață mecanică

Modelele de bază sunt evaluate pentru mai mult de 500.000 de cicluri de comutare, cu rezultate consistente în loturile de producție.

1 · FUNCȚIE

Sensarea vibrațiilor / înclinării, logică normal deschisă sau normal închisă, omnidirecțională vs. unidirecțională vs. multidirecțională, unghi de declanșare și acțiune de declanșare.

2 · Metode de instalare

SMT, placă orizontală (cu fața în sus sau cu fața în jos), placă verticală (partea), panou vertical (în verticală), asamblare orizontală a plăcilor, asamblare a plăcilor verticale, DIP și instalarea plăcilor scufundate sau înclinate.

3 · SIGLAREA

Cerințele rezistente la praf, la apă și la gaze determină dacă pentru mediul de operare sunt necesare gradele de etanșare în vid, IP55, IP65 sau IP68.

4 · TIMPUL VIAȚEI

Placarea cu aur versus argint, rezistența la oxidare și uzură și nivelul de temperatură/umiditate al aplicației afectează fiabilitatea comutării pe termen lung.

5 · CICLU DE FUNCȚIE ȘI CONDUCȚIE

Modelele cu mai multe canale paralele, cu mai multe margele, cu o singură bilă mare sau cu o singură bilă mică influențează stabilitatea conducției și rezistența la contact.

6 · GAMA ELECTRICĂ

Tensiunea de funcționare, consumul de curent și caracteristicile de sarcină ale circuitului țintă determină familia de comutatoare compatibile - de la aplicații de nivel µA la 24 VDC.

O alternativă mai inteligentă la senzorii G și giroscoapele

Costul BOM mai mic

Comutatoarele noastre de înclinare și vibrații sunt o alternativă dovedită, cu costuri reduse și de putere redusă, la senzorii G și giroscoapele pentru detectarea de bază a înclinării, orientării și mișcării.

⚙

Personalizare completă

Dimensiunile specifice, forța de declanșare, unghiul de declanșare și ratingurile de impermeabilitate pot fi adaptate, susținute de instrumente interne și prototipare rapidă.

✓

Suport pentru proces complet

De la selecția și testarea componentelor până la producția în masă, inginerii noștri vă sprijină de la capăt la capăt pentru a vă accelera timpul de lansare pe piață.

Personalizare și comandă

Un proces simplu, de la inginer la inginer, conceput pentru a aduce rapid senzorul dvs. în producție.

1.Recomandări de comunicare

Analizați condițiile de aplicare, identificați condițiile limită, cum ar fi unghiul de înclinare, alimentarea cu energie, factorii de mediu și spațiul de instalare, determinați parametrii tehnici de bază și anticipați potențialele riscuri structurale.

2.Recomandări de selecție

Selectați modelul de comutator de înclinare adecvat în funcție de condițiile de funcționare, comparați parametrii cheie, cum ar fi unghiul de declanșare, durata de viață și ambalajul, oferiți o selecție primară și o opțiune alternativă și publicați un tabel de referință de selecție.

3. Furnizare de mostre

Mostrele sunt pregătite la cerere, însoțite de specificații și instrucțiuni de instalare, cu un termen de livrare clar definit; mostrele sunt destinate doar evaluării de laborator și nu pot fi utilizate direct în asamblarea producției de masă.

4. Testare și validare

Efectuați teste de fiabilitate, inclusiv declanșarea unghiului de înclinare, testarea la temperatură înaltă și joasă și îmbătrânirea șocurilor; analizați în colaborare anomaliile, repetați soluțiile și verificați dacă componentele îndeplinesc specificațiile la nivel de sistem.

5. Producție în loturi mici

Odată ce planul este finalizat, începe producția de probă, cu controlul calității implementat pe parcursul întregului proces pentru a asigura strict consistența lotului; feedback-ul de la instalațiile pe teren este colectat pentru optimizarea proceselor de asamblare și pregătirile complete pentru producția de masă.

6.Producție în masă la scară largă

Liniile de producție automate funcționează stabil și a fost stabilit un sistem cuprinzător de control al calității pentru a asigura o aprovizionare continuă; efectuăm inspecții aleatorii continue, oferim suport tehnic și optimizăm costurile.

Informații de contact

Shenzhen Chengshengxing Technology Co., Ltd.

E-mail:

csx@csxkg.com
Tel:

008613501580825
Whatsapp:

008613501580825
Adresa:

Etajul 6, Clădirea B, Zona de Est, Parcul Industrial Xingdao, Parcul Tehnologic Shangxue, Drumul Jihua, Strada Bantian, Districtul Longgang, Shenzhen

* Vă rugăm să rețineți cerințele noastre pentru liniile de produse standard ca referințăCantitatea minima de comanda
Numele produsului	MOQ
Lăzi de plastic	1000pcs
Cutii pentru paleți din plastic	1000pcs
Containere pentru turnare rotativă	1000pcs

Solicitați o cotație și o mostră gratuită

Luați legătura cu echipa noastră pentru întrebări, cotații sau oportunități de cooperare.

Promitem să răspundem la întrebarea dumneavoastră în termen de 24 de ore. Informațiile dumneavoastră vor fi păstrate strict confidențiale și vor fi folosite exclusiv pentru a răspunde solicitării dumneavoastră – prețuim nevoile și confidențialitatea dumneavoastră.

Întrebări frecvente

Senzorii de vibrații și comutatoarele de înclinare CSX sunt alimentate?

Nu. Senzorii mecanici de vibrații și comutatoarele de înclinare CSX sunt pur mecanice, cu un consum de energie în mod practic zero – ideal pentru produse alimentate cu baterie, cu consum redus, cum ar fi dispozitivele portabile, trackere IoT și dispozitive fără fir unde fiecare microamp contează.

Pot comutatoarele de înclinare CSX să înlocuiască întrerupătoarele cu mercur?

Da. Comutatoarele de înclinare omnidirecționale și unidirecționale CSX sunt utilizate pe scară largă ca înlocuitori de comutatoare cu mercur, conforme cu RoHS, ecologice, pentru detectarea răsturnării, detectarea înclinării și alarmele anti-manipulare în aparate și contoare.

Care este politica eșantionului și cantitatea minimă de comandă?

CSX acceptă mostre gratuite pentru evaluarea ingineriei și oferă MOQ flexibil pentru programele OEM/ODM. Contactați echipa noastră de vânzări la sales2@csxkg.com cu detaliile aplicației și volumul țintă.

Puteți personaliza unghiul de declanșare, dimensiunea sau evaluarea impermeabilității?

Da. Personalizăm unghiul de declanșare, dimensiunea pachetului, gradul de rezistență la apă și forța de declanșare, susținute de unelte interne, producție automată și asistență tehnică completă, de la selecție la producția de masă.

Produsele CSX îndeplinesc standardele internaționale de conformitate?

Produsele CSX sunt conforme cu RoHS și sunt fabricate conform unui sistem de management al calității ISO9001. Compania deține o calificare National High-Tech Enterprise și multiple brevete și drepturi de autor pentru software.

Cele mai recente știri
